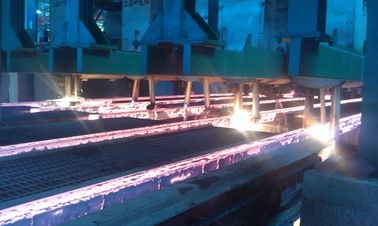

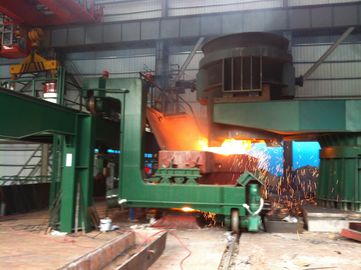

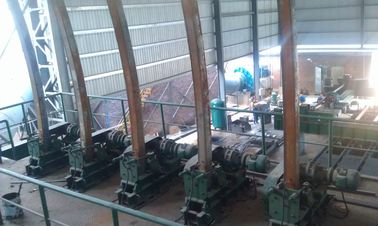

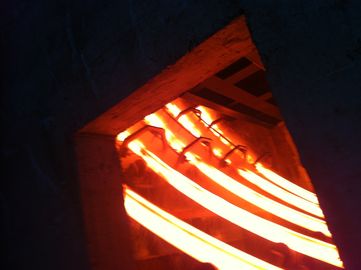

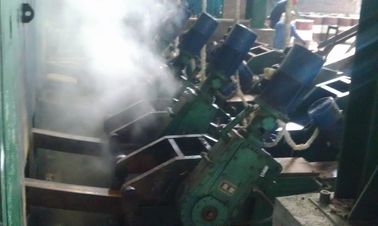

Sürekli Döküm Makinesi R8m Hidrolik Çelik Kütük Döküm Makinesi

Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine
Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine Continuous Casting Machine R8M Hydraulic Steel Billet Casting Machine

Büyük resim :  Sürekli Döküm Makinesi R8m Hidrolik Çelik Kütük Döküm Makinesi

Ürün ayrıntıları:
Place of Origin: Wuxi,China (Mainland)
Marka adı: HAIJUN
Model Number: R8M 2 strands
Ödeme & teslimat koşulları:
Minimum Order Quantity: 2 strand
Packaging Details: Container
Delivery Time: 2 months
Payment Terms: T/T,L/C
Supply Ability: 30 strands CCM per year
Detaylı ürün tanımı
Vurgulamak:

Sürekli çelik döküm

,

Kütük Sürekli Döküm Makinesi

Sürekli Döküm Makinesi R8m Hidrolik Çelik Kütük Döküm Makinesi

1.continuous döküm makinesi (CCM) / sürekli çelik döküm
Yay yarıçapı 2, çeşitleri
Kütük Çeşidi 3, çeşitleri
Telin 4, çeşitleri
5 Daha fazla seçenek

Biz kullanıcının çelik üretim kapasitesi, kütük boyutu, çelik kaliteleri ve uygun bir şekilde güncel kütük sürekli döküm makinesi imalatı, tasarım düşük ekipmanları imalat cost.We 1 ila 8 şeritlerin yüksek kaliteli, sürekli döküm makineleri üretebilir kullanıcının alan koşulları.

1. Temel bekleme teknik parametreleri:

Çelik kütük döküm makinası yarıçapı

8m

Strand miktarı

2 şeritler

Pota destek türü

Pota taret veya Pota araba

Tundish arabası

Yarı portal, çapraz kayma fonksiyonu

döküm yöntemi

Ölçüm meme, açık döküm

ikincil soğutma

Gaz ve su soğutma, 2 ayarlama devresi

Çekilme doğrultma makinesi

Tamamen 5 silindir, ilerici doğrultma

rulo tablosu

Zincir grubu merkezi sürücü

kukla bar

, Sert kendini adapte kukla çubuk kafası ile

Kütük kesme

Hidrolik veya alev kesme makinası

Kütük taşıma

Grup merkezi canlı silindir tablosu

Soğutma banka türü

Basit soğutma yatağı

2. Teknik süreç tanımı ve çelik kütük CCM kapasitesi

Indüksiyon ocağı:

Nominal kapasite

30T

Tap-to-tap döngüsü

60dk

fırın miktar

3sets

Üretim kapasitesi

İş günleri

330 gün / yıl

Günlük fırının ortalama sayısı

24 / gün

Üretim kapasitesi

300,000t / yıl

3. Döküm hızı, verimlilik ve iplik miktarı

Aşağıdaki gibi R8m yarıçapı döküm makinası farklı özellikleri çelik gruplarını döküm, maksimum döküm hızı:

Kesit alanı Döküm (mm)

180x180

200 × 200

220 × 220

Döküm hızı (m / dk)

1.6

1.8

2.0

YOK HAYIR.

Kütük

boy

Döküm hızı

Sonuçta saat başı

(ton)

günlük çıktı

20hour

(ton)

Yıllık çıkış (300 günü)

(ton)

1

180 × 180

1.6 m / dak

21.98

439

131.700

2

200 × 200

1.8m / dak

27.13

543

162.900

3

220 × 220

2.0 M / dk

36.47

729

218.700



Hesaplama sonuçları, ayarlama kendi fiili duruma göre lütfen üretimin ideal bir durumdur.

Çelik notu

Döküm derece (m / dakika)

Etkili deformasyon oranı (ε)

İzin verilen deformasyon oranı (εmax)

Düz karbon çeliği

1.8 ~ 2.5

Hesaplamalı tabloya bakınız

0.25

Düşük alaşımlı çelik

1.3 ~ 2.0

Hesaplamalı tabloya bakınız

0.15 0.2

4. CCM ekipman parça listesi

Ekipman adı

Ağırlık

Modeli ve özellikleri

birim

1

pota taret
Ağırlık ile hidrolik tahrik,

21t

kurmak

1

2

Tundish arriage
Yüksek ve alçak bacak tipi

12.5 x 2 = 25T

kurmak

2

3

Tundish

6 × 2 = 12T

kurmak

2

4

cüruf Pot

2.5T

kurmak

1

5

Uzun kollu koruma cihazı

0.3T

kurmak

1

5

Tundish pişirme

5.3 x 2 = 10.6T

kurmak

2

6

Tundish meme
fırınlama

kurmak

2

7

Döküm işlemi
kutular konsol
raf

kurmak

2

8

150 × 150 Kalıp

kurmak

2

9

Kalıp kapak

kurmak

2

10

osilatör cihazı

kurmak

2

11

sprey

kurmak

2

12

odaklı bölüm

kurmak

2

13

Sert kukla bar

kurmak

2

14

Kukla bar depolama aygıtı

kurmak

2

15

doğrultma ve
çekilme makinesi

kurmak

2

16

doğrultma ve
çekilme makinesi
ortak baz

kurmak

1

17

Makaslar silindiri yaklaşım

kurmak

2

18

Kütük sıkma
cihaz

kurmak

2

19

meşale kesme
makine

kurmak

1

20

Koleksiyon kesme
Baş cihazı ve
asılı pot

kurmak

1

21

Silindiri kestikten sonra

kurmak

2

22

Taşıma rollerⅠ

kurmak

2

23

Taşıma rollerⅡ

kurmak

2

24

nakavt silindir

kurmak

1

25

sabit çerçeve

kurmak

1

26

Değişen çelik
makine

6m uzunluk

kurmak

1

27

Koleksiyon soğutma
yatak

kurmak

1

28

Caster vücut soğutma
sistem

Bir geri yıkama filtresi dahil

kurmak

1

29

Caster kapağı

kurmak

1

30

otomatik uzunluğu
sistem

kurmak

3

31

Gaz kaynak işlemci

anlaşma enstrüman gaz

kurmak

1

32

Çelik platformu

1

Hydrauli, Yağlama, pnömatik sistem

1

Hidrolik istasyonu ev sahipliği

kurmak

1

2

Kütük hidrolik istasyonu

kurmak

1

3

Hidrolik asansör bagaj kapağı

kurmak

2

4

Merkezi yağlama istasyonu

kurmak

6

5

hidrolik boru

kurmak

1

6

yağlama boru

kurmak

1

CCM 3-Elektrik

1

Çalışma istasyonu

2

Yazılım paketi

3

PLC

kurmak

3

4

ET-200, PLC
Hidrolik istasyon ET-200 PLC ev sahipliği

kurmak

1

5

Inverter

WS makinesi inverter
(ağır tip) güç: 11 kW

kurmak

3

Makaslar silindir invertör gücü yaklaşımı: 4kW

kurmak

3
