PLC Hidrolik Soğuk Rulo Çelik 1 NC Servo Besleyici'ye yılında Makinesi 3 Şekillendirme

PLC Hidrolik Soğuk Rulo Çelik 1 NC Servo Besleyicisi'nde Makinesi 3 Şekillendirme

1 NC Servo besleyici Makinasında Compact 3 Model TNCF5

descrition:

Sistemin I. düzeni

II. Basın besleme hattının Genel İndüksiyon

Kompakt Bobin Hattı prensibi etrafında düzleştirme ve malzeme besleme, rulo hattının üç işlevi birleştiren etrafında döner. Bu genellikle birkaç yapılandırmaları, motorlu Açıcı ile birlikte bir düzleştirici / besleme ünitesini kullanarak elde edilir; güçlendirilmiş bir bobin araba ve bir servo besleme ile birlikte bir düzleştirici / besleme ünitesi / düzleştirici ve motorlu Uncoiler üzerinden çekin.

Servo tahrik beslemeleri gibi minimum yer gereksinimi, düşük bakım ve yüksek hızlarda olarak basın tahrik çeşitliliği ile avantajları çok paylaşır. Ancak, servo da olamaz km'ye birimleri basın faydalar sağlar beslemeleri. Bir mikroişlemci tabanlı kontrol kullanmak aslında onlara bir katma boyut kazandırır. Böyle programlanabilir hareket desenleri, kendine teşhis, otomatik düzeltme ve otomasyon ile iletişim yeteneği gibi özellikler - sadece birkaç isim - yemlerin diğer türleri ayırıyordu.

Servo sürücüler yıllardır bir çift için imalat uygulamaları konumlandırılması için kullanılmaktadır. Teknoloji bu sürücüler daha güvenilir ve geçmişte olduklarından daha ucuzdur noktaya olgunlaştı. Yerli ve yabancı üreticilerin sayısı son yıllarda önemli ölçüde artmıştır. Şimdi bile hala bazı sorunlarını gidermek için teknik uzmanlık önemli derecede gerekebilir, ancak artan güvenilirlik, modülerlik ve servo sistemler kendi kendine teşhis özellikleri, daha önce var olan korkularını hafifletmek için çok şey yapmıştır.

III. Teknik veri:

Malzeme soğuk rulo çelik

Rulo Ağırlığı: 5,000KG

Şerit Genişliği: MAX 1000MM

Kapasitesi Şerit Kalınlık: 0.5-2.5mm

Bobin O. D: 1500 mm (max)

Bobin ID: 508mm (max)

Besleme Doğruluk: + 0,15 mm

Besleme uzunluğu giriş 9999.99mm

Besleme hızı: 15 m / dakika

Elektrik: 380 Volt 50 Hz.

Besleyici güç Servo motor AC 7.5KW

VI. ARZ KAPSAMINDA EKİPMANLARI LİSTESİ:

1. bobin araba
2. Açıcı
3. Snubber Rulo (Rehberlik Ekipmanları)
4. giriş şerit cihazı.
5. döngü senor
6. Side Rehberi Rulo I
7. besleyici ve düzleştirici
8. Releasing işleyişi
9. Yan Kılavuzu Rulo II
10. Elektrik sistemi.
11. pnematic sistemi
12. hidrolik sistem

VII. Makine partsproposal.

1. Giriş bobin arabası (opsiyonel)

Uygulama

Giriş bobin arabası hidrolik tahrikli olacaktır. Çözücü kasnaklar mandrel üzerine Traverse ve yük bobin için kullanılacaktır.
Çalışırken zaman kazanmak için, yeni bobin mandrel Sonra bobin aracılığıyla iç park konumuna yükleme arabası hamle gidelim bobin arabasına yüklenen ve hidrolik asansör ve yatay hareket bobin araba başlamasıyla mandrel konumuna kaldırılır.
İnşaat:
Bobin arabası ana malzeme bir uydurma bir organdır; oynak makaralı Rulman ile sertleştirilmiş tekerlek ve aks üzerine monte edilmiş. Kaldırma yüz 'V' şekilli tasarıma sahip olmalıdır. Beşik (yani V - Şekil kare) kaldırdı ve bir Kılavuzu demiryolu ve hidrolik silindir çifti tarafından düşürülür. Bobin araba travers bir dişli ve pinyon sürücüsü ile bir elektrik motoru tarafından gerçekleştirilir. Sürükle zinciri sağlanan kaldırma ve travers fonksiyonları ve Drag Zinciri için hidrolik hortumları yönlendirme sağlanır
Teknik veri:
Bobin Araç Tipi: Kılavuzu Tip, Zemine monte
Kaldırma / Alt fonksiyon: Dört Colum ile hidrolik silindirler tarafından
Asansör inme: 350mm
Kapasite: 5000kg

Basılı tutun kol (Rehberlik Ekipmanları) 2 Snubber Rulo:

Uygulama

Anti-bobin sonu rulo ve bobin hattına bobin rehberlik.

Bu Çözücü kasnaklar ve yem-up bobin ucu bobin soyucu ile çalışacaktır. Rulo dış şal kısıtlama ve ileri sürüş, bobin üstünde ayı olacak.

Bir motor bobin tutma kayışları kaldırıldığında fışkıran saatten bobin önlemek için Snubber, (basınç silindiri) sürülür. Yivli onlar mandrel üzerinde rewound zaman kısmen tüketilen rulo yeniden çemberleme etkinleştirmek için, snabördeki ihtiyaç vardır. Snubber hem yem sürüş yeteneğine sahip olması ve yön alır.

İnşaat:

Snubber Rulo sürtünmesiz yataklar üzerine monte edilmek üzere usulüne uygun işlenmiş uygun dergilerde Çelik Boru dışında yapılır. Durdurucu makara Poli kauçuk ile kaplanır. Poly rulo zincir ve dişli sistemi ile elektrik motoru tarafından tahrik edilir. Durdurucu makara ve tahrik sistemi da tutam silindir gövdesinin bitişik yapı üzerine monte edilir imal yapısına monte edilir. Kolun çalıştırılması hidrolik silindir gereğidir. Zam ve alt fonksiyonları hidrolik silindir tarafından başarmak zorundadır.

Anti-bobin sonu rulo

Bobin iplik ve rulo parçacığı masa ünitesi ile hidrolik silindirler tarafından yerleştirilmiş olacaktır esnasında bobin sonları kaçının.

Çeşitli hareketler rotasyon tip / aşağı ileri / geri, ve açıcı burun gibi olan şerit bobin açıcı kullanarak, yarı-otomatik bir şekilde Hattı üzerine dişli edilecektir.

Teknik veri :

• Snubber Rulo kaplama: Kaplı Poli
• Kolun çalıştırılması: hidrolik silindir

3 Açıcı (Hidrolik Expanded):

Uygulama

Açıcı bobini işlemek ve bobin Hattı içine bobin besleme ve aynı zamanda kısmen tüketilen rulo sarma yeteneğine sahip olması, bu yüzden daha sonraki bir tarihte kullanmak üzere Bobin Depolama Tesisi dönmeden önce, mandrel hala iken yeniden sarılı edilebilir olabilir .

Açıcı hidrolik yoluyla genişleyen mandrel ile motorlu. Mandrel İleri ve ters çalışma manuel ve otomatik yollarla mümkün olacaktır. Bir bobin araba mandrele bobin yüklemek için sağlanacaktır.

İnşaat:

Genişletilmiş ve daraltılmış Açıcı hidrolik, Çelik, usulüne uygun işlenmiş fabrikasyon sürtünmesiz yataklar üzerinde ağır şaftları üzerine monte edilmiş. Genişleme - Hidrolik silindir tarafından çöküşü. Fabrikasyon çelik konstrüksiyon bireysel vücut

Genişleme: aktifleşen 4 kesimleri ile donatılmış hidrolik tip kama bağlantı.

Teknik veri:

• Çalışma Modu: Hidrolik Silindir tarafından
• İç Çapı: Ø460-520 (Maks.)
• Dış çap: 1800mm
• Kapasite yükleme: 5000kg

4. Döngü sensörü kontrolü:

Uygulama

Bu kontrol etmek senor bir elektrik gözleri vardır

Açıcı ve düzleştirici çalışma. Bu Çözücü kasnaklar ve düzleştirici için çalışma hızı barışı tutabilirsiniz. Giriş döngü bir sonraki aşama işlemi için daha kolay merkezleme için bir tampon bölge oluşturmak olacaktır. Işık kaynağı ve sensörler köprüsü konumunu algılamak üzere teçhiz edilmektedir.

5. Giriş destek cihazı:

parçacığı masa pnömatik şerit ve Kontrol diş olabilir.

6. Mekanik yan kılavuzu.

Uygulama:

Genişlik el çarkı ile manuel olarak ayarlanabilir olacaktır ve hareket olacaktır

Aynı mil üzerinde Sol Eli ve Sağ El Konu mili rehberlik gerçekleştirilir ve düzleştirici bobini kılavuz

İnşaat:

Merdane ile bir fabrikasyon gövde iki taraf (2 Adet. Silindirlerin her tarafı) dikey monte edilebilir. Silindir dikey olarak monte edilir.

• Ayarlama: manuel
• Yağlayıcı: Gres tabancası

7. düzleştirici ve Besleyici

Uygulama

Düzleştirici bobin çelik ve besleyici ayarını dümdüz edebilir

İnşaat:

düzleştirici levha taban ve "H" tipi makine yapısı kaynaklanır.

Pinch Roll vücut asal tabak dışına imal ve rulo meclisleri ev işlenmelidir. Üst rulo ve düğme rulo geçiş hattı uygun Açıcı şeridi saptırmak. Yukarı ve aşağı pnömatik silindir çifti ile üst rulo harekete geçirir. Düzleştirici sertleştirilmiş dişliler (60 derece HRC), sertleştirilmiş rulo ile sağlanan (42CrMo) rulmanlar döner fonksiyonu için sağlanan otomatik olarak yağlanmış İğneli Rulmanlar ve bir yağ olduğunu.

Üst çerçeve ve bu nedenle üst banka paralel hareket mikro gösterge ile manuel olarak malzeme kalınlığına göre penetrasyon rulo ayarlamak için.

Bu giriş silindirleri daha derin nüfuz etmesini hat eksenine dik olan bir yatay eksen etrafında dönebilir, yani üst çerçevenin yatay döndürülür.

Makinenin taşıma yapısı iyi deformasyona uygun boyutlara ve üst çerçeve hareketleri tutar.

Besleyici silindirler ise; Üst rulo ve Alt silindir Sert Krom Kaplama olduğunu. Üst rulo pnömatik silindir çifti tarafından aşağı harekete geçirmek yukarı ve olduğunu. Alt rulo bir servo motor ile tahrik edilmelidir. Besleme silindiri düzeneği beslemek için uzunluğu duygusunu verecek sürülen Servo Motor ile. Silindir pnömatik silindir veya serbest bırakma işlevi tarafından kaldırdı ve indirdi edilecektir

Düzleştirici ve besleyici rulo AC servo motor sürücüleri, motor, şanzıman, şaft aracılığıyla tahrik edilmektedir.

Teknik veri:

• Düzleştirici Çalışma Rulo: Rolls Miktarı - upper4 / lower3 adet
  • Malzeme - 42CrMo.
  • Sertlik - 52 60HRC için
  • Kaplama - Krom Kaplama
  • Model TNCF5-1000,
  • Genişliği max. 1000mm;
  • Rulo 1 set (Üst / Alt) çimdik;
  • Yem Rulo 1 set (Üst / Alt);
  • Hız min başına 15 metre;
  • Zemin 1100-1200 den Seviye besleyin.

8. serbest bırakılması ve Pnömatik kenetlenmesi

Kam varlığında basının herhangi bir darbede üst silindiri bırakın.

Pilot pim bırakma

Pilot sürümü anlık bir ilerici kalıp pilot pimleri tarafından uyumlu hale getirilmesi izin şeridi serbest eylemidir. Kalıptaki pimleri hafif düzeltmek olacak

konumuna geri malzemeyi çekerek yanlış beslemeleri. Bu özellik ilerici kalıplarla öncelikle kullanılan ama aynı zamanda ilerleyici olmayan kalıplar kullanmayan uygulamalarda yararlı olabilir. Hiza veya kamber küçük bir miktar hiçbir Pilot pimleri olmasa bile araç tarafından tutulurken basın inme alt kısmındaki malzemenin serbest bırakarak tolere edilebilir. Bu anlık sürüm stres nedeniyle hiza veya kamber yem ile şeridin bağlanması inşa rahatlatmak yardımcı olur ve yürüme sorunları hafifletir.

Çıkış için 9. Mekanik kenar kılavuz II

Uygulama:

Genişlik el çarkı ile manuel olarak ayarlanabilir olacaktır ve hareket olacaktır

Aynı mil üzerinde Sol Eli ve Sağ El Konu mili rehberlik gerçekleştirilir ve basına bobin kılavuz

İnşaat:

Merdane ile bir fabrikasyon gövde iki taraf (2 Adet. Silindirlerin her tarafı) dikey monte edilebilir. Silindir dikey olarak monte edilir.

• Ayarlama: manuel
• Yağlayıcı: Gres tabancası

10. Elektrik Sistemi:

Sistem bir programlanabilir PLC vasıtasıyla ekipman tam bir kontrole sahip

Sistem HMI (Human Machine Interface) gibi ana kontrol masasında bir PLC ile sağlanır. Çalışma parametreleri HMI dahil ve PLC ile iletilmektedir.

Operatör Arayüzü (HMI)

Otomasyon metal bobin hattı çözümleri ana bileşenleri Kontrol Net ™ 'olduğundan, tüm süreç ve tanılama bilgilerini operatörü ile görüntü ve etkileşim için kullanılabilir. Öncesi programlama kanıtlanmış kullanıcı dostu tasarımlar içine bu görüntüler, biz karmaşık HMI uygun yaptık. Makine aşağıdaki ekranlarda birlikte verilir:

Makineye Genel Bakış -

Bir çubuk grafik ve dijital formatta hem operatöre sürücü ve makine parametrelerinin görsel ekran sağlayarak verimliliği arttırır.

Özet Arıza - Bu ekran alarmları ve hataları tanımlar. Bir arıza kapatmaya çizgi neden olan oluştuğunda, tüm arızalar tespit ve ilk arıza yanıp söner vardır.

Çizgi Run Permissive - Hat çalıştırmak müsamahakar ekran listeleri tüm sürücüler, yardımcı

ve diğer ilgili ekipmanlar bobin hattı başlatmak için gerekli.

Otomatik Durdurma Açık Uzunluk veya Çap Set-up - operatör otomatik kurar

Bu ekran üzerinden uzunluğu veya çapı sayaçları üzerinde durmaktadır.

11. Hidrolik Sistem

Stand-by pompa ile bir hidrolik güç paketi doğrultusunda hidrolik fonksiyonlar sağlanır ve aşağıdaki gibidir arz alanımız kalacaktır.

Hidrolik Güç Paketi oluşmaktadır:

• Bekleme pompalama ünitesi ve silindir

Vb sıcaklık şalteri, dolgu ve havalandırma gibi • Standart aksesuarlar

kontrol vanaları

• her bir ekipman veya ekipman grubu için kontrol valfleri, ilgili donanımı ve boru üzerine monte edilir.

• vanaların her bir kontrol vanası / grup 'P' hattı üzerinde bir izolasyon vanası ile sağlanan ve bakım kolaylığı için 'T' on line vanayı kontrol edilir.

• Basınç şalteri kilit için Uncoiler genişleme silindir sağlanır

12. Pnömatik sistemler:

Pnömatik kontrol actuations için çeşitli ekipman kullanılır. Pnömatik kontrol valfleri bireysel ekipman ve borulu üzerine monte edilir.

Pnömatik sistemler aşağıdaki gibidir edilir.

• ekipman boru kolay bakım için parçaları tipi basarak gerekli esnek boru oluşacaktır.

Bekleme pompalama ünitesi ve silindir

13. sistemi düzeni (takmak içinde) çizim

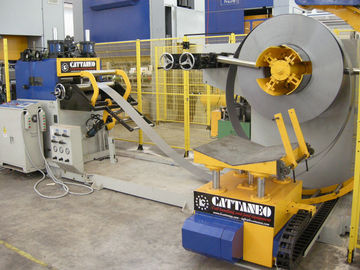

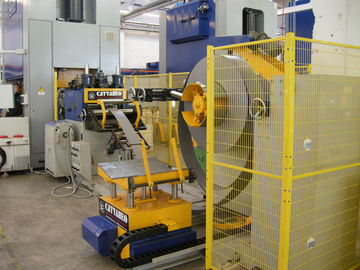

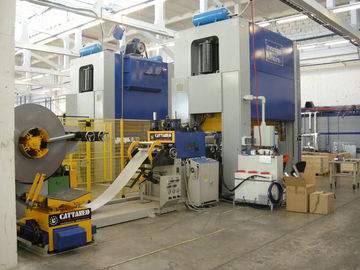

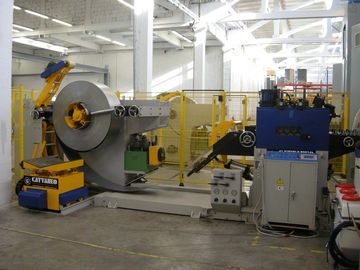

çalışma resimler

bobin araba

Yükleniyor

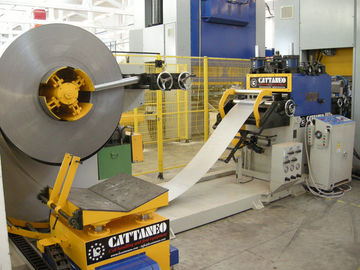

Açıcı ve saptırma kolu

bobin parçacığı

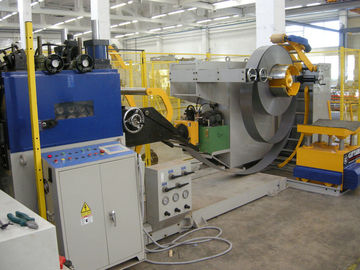

Staightener ve besleyici

Geçiş hattı ayarlanabilir

Elektrik kumanda tablosundaki PLC ve servo sürücüler

Dokunmatik panel ile elektrik kontrol tablosu
